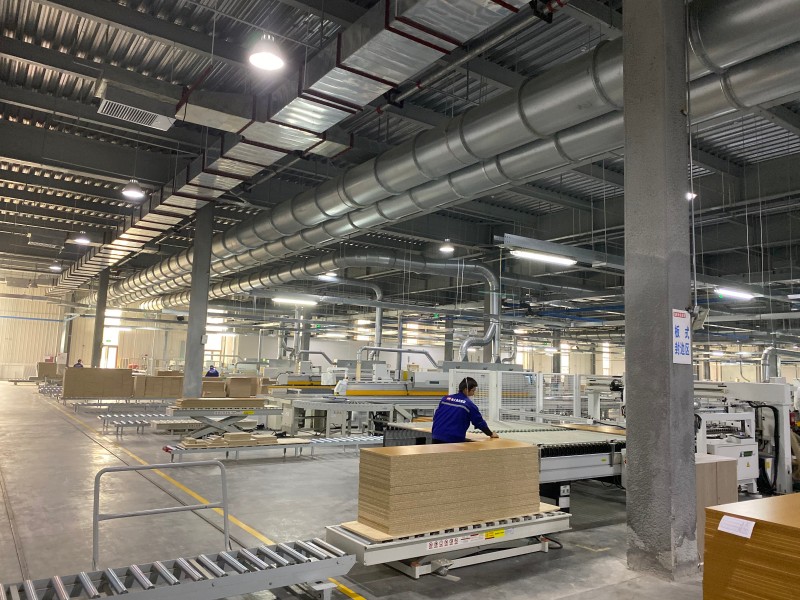

Фабрика панельной мебели

Крупные автоматизированные мебельные фабрики часто сталкиваются с большим количеством мелкой пыли, образующейся при работе высокоскоростных центров с ЧПУ и автоматических линий кромкооблицовки. Если давление вытяжки недостаточно, пыль скапливается на прецизионных направляющих и датчиках, вызывая аварийные сигналы оборудования и дорогостоящие простои. Кроме того, в традиционных системах отсутствует интеллектуальная система управления воздушным потоком, позволяющая регулировать поток воздуха в зависимости от переключения линии, что приводит к значительным потерям энергии во время простоя. В условиях интенсивного производства любая ручная очистка или сбой системы создают эффект домино, задерживая выполнение всех заказов.





LUFMAX предлагает безупречное решение, интегрируя технологию smart bus-control непосредственно в ваш автоматизированный производственный процесс. Наши адаптивные системы VFD обеспечивают оптимальное разрежение для каждого станка, значительно продлевая срок службы прецизионных шпинделей и датчиков. Оснащенные промышленной импульсно-струйной фильтрацией непрерывного действия, наши системы поддерживают непрерывную работу в режиме 24/7, сохраняя максимальную мощность всасывания даже при максимальных производственных нагрузках. Благодаря возможности автономного управления и высокоэффективным вентиляторным решеткам LUFMAX не только обеспечивает безупречную очистку при обработке кромок и сверлении, но и обеспечивает надежную основу без простоев для непрерывного крупномасштабного производства.



Проблемы сбора пыли на фабриках по производству панельной мебели



В различных производственных процессах образуются различные типы и количества пыли. При выборе подходящей системы пылеудаления необходимо учитывать эти различия при определении воздушного потока, точек сбора, размеров воздуховодов и требований к фильтрации.

Производственный процесс	Образующаяся пыль и отходы	Соображения по удалению пыли
Резка и фрезерование с ЧПУ	Мелкие частицы древесины, панельная пыль и стружка	Корпус станка, вытяжные отверстия и достаточный поток воздуха в точке резания
Распиловка панелей	Опилки, стружка и частицы, находящиеся в воздухе	Извлечение в местах сбора пильного полотна и станка
Окантовка краев	Мелкая пыль, частицы для обрезки кромок и мелкая стружка	Сбор на станциях обрезки, выскабливания и финишной обработки
Сверление и растачивание отверстий	Локализованная стружка и мелкие частицы	Вытяжные патрубки, соответствующие конструкции машины
Шлифовка панелей	Мелкодисперсная пыль и остатки шлифования, находящиеся в воздухе	Эффективный захват источника и соответствующая фильтрация
Многострочное производство	Пыль от нескольких машин, работающих одновременно	Балансировка воздушного потока, управление ответвлениями воздуховодов и скоординированная работа вентилятора

Система должна быть спроектирована с учетом реального оборудования и условий эксплуатации. Подключение большего количества машин к коллектору без проверки общей потребности в воздушном потоке может привести к недостаточной вытяжке на отдельных рабочих станциях.



Конфигурация централизованной системы пылеудаления



Aцентрализованная система пылеудаленияподключает несколько пылеулавливающих установок к общей сети сбора пыли. LUFMAX может оценить конфигурацию системы в соответствии с количеством подключенных установок, производственными требованиями, площадью установки и требуемой производительностью по обработке пыли.

1. Улавливание пыли в источнике

Вытяжные колпаки и отверстия в станке собирают пыль, которая образуется во время резки, фрезерования, сверления и шлифования. Эффективное улавливание пыли уменьшает количество пыли, попадающей в мастерскую.

Интерфейс сбора данных должен соответствовать конструкции машины и типу обрабатываемого материала.

2. Воздуховоды и распределение воздушного потока

Сеть магистральных и ответвленных воздуховодов транспортирует собранную пыль от отдельных машин к фильтрующему оборудованию. Диаметр воздуховода, его расположение, ответвления и распределение воздушного потока необходимо оценивать совместно.

Для производственных линий с различными графиками работы регулирование воздушного потока может помочь согласовать требования к вытяжке с работающими машинами.

3. Пылеулавливание и фильтрация

Секция фильтрации отделяет пыль от подаваемого воздуха. В зависимости от области применения система может включать циклонную предварительную сепарацию, рукавную фильтрацию или другие подходящие технологии сбора пыли.

Выбор фильтра должен осуществляться с учетом характеристик частиц, запыленности, требуемого воздушного потока, доступа к техническому обслуживанию и применимых требований к выбросам.

4. Вентилятор и система управления

Вентилятор обеспечивает поток воздуха и давление, необходимые для перемещения пыли по сети воздуховодов и фильтрующему оборудованию. При выборе вентилятора следует учитывать общее сопротивление системы и условия эксплуатации подключенного оборудования.

При необходимости можно использовать частотно-регулируемую систему или модульную конфигурацию с несколькими вентиляторами для адаптации работы к изменяющимся производственным нагрузкам.

5. Сброс и сбор пыли

Для сбора пыли и древесной стружки требуется подходящее устройство для выгрузки и хранения. В зависимости от конструкции системы это могут быть бункеры для сбора, загрузочные бункеры, поворотные клапаны или транспортирующее оборудование.

Способ выгрузки должен соответствовать типу и объему образующихся отходов, а также механизмам обработки материалов на заводе.



Рекомендуемые системные решения для различных производственных линий



Заводские требования	Рекомендуемые конструктивные решения
Несколько станков с ЧПУ	Совместимость машины с портами, комбинированная потребность в воздушном потоке и балансировка ответвлений
Автоматические панельные пилы	Сбор стружки в корпусе пилы и эффективная транспортировка стружки
Объемная окантовка краев	Извлечение в местах обрезки и выскабливания
Интенсивное производство при шлифовании	Улавливание мелкой пыли, выбор фильтра и периодичность технического обслуживания
Несколько производственных линий	Центральная сеть воздуховодов, регулирование воздушного потока и скоординированное управление
Непрерывная работа на заводе	Очистка фильтров, возможность удаления пыли, доступ к техническому обслуживанию и резервирование оборудования там, где это необходимо

Окончательная конфигурация оборудования должна основываться на перечне оборудования, графике работы, свойствах пыли и технической оценке конкретного объекта.



Зачем рассматривать централизованную систему производства панельной мебели?



Централизованная система может упростить управление запылением, когда на большой производственной площади работает несколько машин.

• Многомашинная коллекция:Подключает подходящее оборудование для резки, фрезерования, сверления, окантовки кромок и шлифования к скоординированной сети извлечения.

• Интегрированное управление воздушным потоком:Позволяет оценить расположение воздуховодов и мощность вентилятора в соответствии с фактическими производственными потребностями.

• Централизованное техническое обслуживание:Объединяет в себе оборудование для фильтрации и удаления пыли, что упрощает рутинный осмотр и обслуживание.

• Гибкое системное планирование:Поддерживает прокладку воздуховодов в зависимости от конфигурации и их дальнейшее расширение, если это было учтено при первоначальном проектировании.

• Управление производственной средой:Помогает контролировать накопление пыли вокруг подключенного оборудования и уменьшает распространение улавливаемой технологической пыли.

Фактическая производительность вытяжки и эксплуатационные расходы зависят от размеров системы, корпусов машин, сопротивления воздуховодов, состояния фильтров и производственных схем.



Соображения безопасности и технического обслуживания



При определенных условиях пыль от древесины и инженерных панелей может представлять опасность возгорания и образования горючей пыли. Поэтому при выборе и установке пылеулавливающего оборудования следует учитывать свойства материала, возможные источники возгорания и применимые местные требования безопасности.

Важные соображения включают в себя:

Предмет	Инженерные соображения
Горючая пыль	Оцените взрывоопасность пыли и определите необходимые меры защиты
Источники воспламенения	Оцените риск возникновения искр, заземления, соединения и другие меры предосторожности, характерные для конкретного применения
Оборудование для фильтрации	Выберите подходящий фильтрующий материал и методы очистки
Воздуховоды	Проверьте поток воздуха, риски осаждения пыли, доступ к осмотру и требования к заземлению
Выброс пыли	Предотвращайте чрезмерное накопление и устанавливайте соответствующие процедуры обращения с отходами
Плановое техническое обслуживание	Контролируйте состояние фильтра, перепад давления, расход воздуха и режим слива

В соответствии с требованиями оценки пылеопасности и применимых стандартов следует предусмотреть вентиляцию, изоляцию, подавление или обнаружение искр. Не следует предполагать, что эти функции предусмотрены в каждой конфигурации системы.



Индивидуальные системы пылеудаления для панельных мебельных фабрик



ЛЮФМАКСвы можете оценить требования к централизованному пылеулавливанию при производстве панельной мебели, основываясь на приведенной ниже информации о проекте.

Параметр настройки	Требуемая информация
Заводская планировка	Чертежи цеха, производственные зоны и доступное пространство для установки
Подключенное оборудование	Типы машин, их количество, размеры отверстий для извлечения и компоновка оборудования
График работы	Одновременная работа станков, смен и часов производства
Характеристики пыли	Материал панели, характеристики частиц и ожидаемая пылевая нагрузка
Требования к воздушному потоку	Требуемый вытяжной поток воздуха на каждой машине и общая потребность системы
Воздуховоды	Прокладка, ответвления, высота установки и доступное пространство
Фильтрация	Подходящий метод разделения, фильтрующий материал и устройство для очистки
Выброс пыли	Бункеры для сбора, загрузочные воронки, способ транспортировки и требования к хранению
Требования безопасности	Оценка пылевой опасности, применимые стандарты и необходимые меры защиты
Настройки управления	Требования к ручному или автоматическому управлению, регулированию воздушного потока и мониторингу

Эти детали помогают разработать подходящую компоновку системы, конфигурацию оборудования и техническое предложение для конкретного производственного объекта.



Обсудите с LUFMAX проект пылеулавливания на Вашей фабрике по производству панельной мебели



LUFMAX поставляет централизованные системы пылеудаления для деревообрабатывающего и мебельного производства. Каждый проект может быть оценен в зависимости от производственного процесса, подключенного оборудования, потребности в воздушном потоке, планировки цеха и требований к обработке пыли.

Независимо от того, планируете ли вы строительство новой фабрики по производству корпусной мебели или модернизацию существующей сети пылеулавливания, предоставьте список ваших машин, схему завода и производственные требования, чтобы определить подходящую конфигурацию вытяжки и фильтрации.

Свяжитесь с компанией LUFMAX, чтобы обсудить систему пылеудаления, адаптированную к вашей линии по производству панельной мебели.
