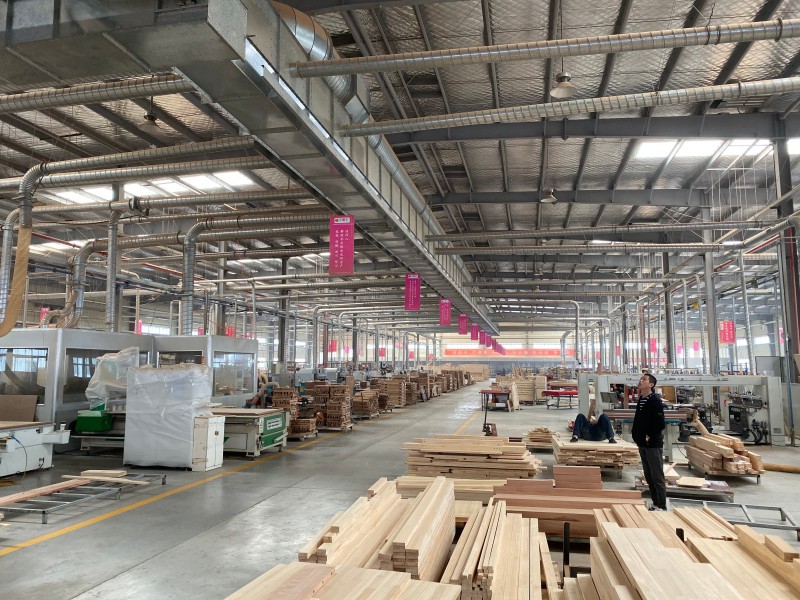

Крупная мебельная фабрика

Этот проект отличается сложнойцентрализованная система сбора пыли разработан для мощного производства мебели как из массива дерева, так и из панелей. Основная философия дизайна направлена на максимальную эффективность работы при обеспечении длительного срока службы оборудования.





Интеллектуальная эффективность: VFD (частотно-регулируемый привод) регулирует мощность всасывания в режиме реального времени в зависимости от работы оборудования. Экономия энергии составляет 35%.

Модульная надежность: система из нескольких вентиляторов гарантирует отсутствие простоев. При остановке одного вентилятора завод продолжает работать.

Гибридная фильтрация: Специализированная среда улавливает как тяжелую древесную стружку, так и ультрадисперсную древесную пыль.

Защита в течение всего срока службы: Встроенные датчики прогнозируемого технического обслуживания и взрывозащита, сертифицированная ATEX, продлевают срок службы системы и обеспечивают безопасность.



Ключевые показатели	Технические характеристики
Масштаб проекта	Годовая производительность: 60 000 комплектов
Общий расход воздуха	120 000 $м^3/ч$
Энергетическая система	132 кВт (оснащен интеллектуальным управлением VFD)
Уровень выбросов	$< 5 мг/м2^3$ (превышает стандарты ЕС)



Проблемы сбора пыли на крупных мебельных фабриках



На крупном мебельном производстве может использоваться несколько типов машин одновременно, при этом каждый процесс генерирует различные характеристики пыли и стружки. Система вытяжки должна учитывать как индивидуальные требования к оборудованию, так и совокупный спрос производственной сети.

Производственный процесс	Проблема сбора пыли	Рассмотрение вопроса о проектировании системы
Распиловка и строгание цельной древесины	Крупная древесная щепа, стружка и опилки	Подходящие размеры воздуховодов и надежная транспортировка стружки
Механическая обработка и фрезерование с ЧПУ	Образование большого объема стружки и мелких частиц в воздухе	Вытяжные патрубки на уровне машины и достаточный поток воздуха
Распиловка и сверление панелей	Пыль, образующаяся на нескольких технологических станциях	Скоординированные ответвления воздуховодов и распределение воздушного потока
Окантовка краев	Мелкие частицы, оставшиеся после обрезки и финишной обработки	Локализованный сбор в местах образования пыли
Шлифовка и подготовка поверхности	Мелкодисперсная пыль, которая может распространяться по окружающим помещениям	Надлежащая фильтрация и эффективный захват источника
Несколько производственных линий	Переменная потребность в извлечении при запуске и остановке машин	Регулирование воздушного потока по требованию и управление производительностью вентилятора

Общее количество машин само по себе не определяет требуемую производительность системы. Необходимо также оценить технические характеристики машины, условия одновременной работы, сопротивление воздуховодов и характеристики образующейся пыли.



Конфигурация централизованной системы сбора пыли LUFMAX



1. Улавливание пыли на уровне машины

Для каждой подключенной машины требуется устройство для удаления пыли, соответствующее ее пылевыпускным отверстиям и условиям эксплуатации. Вытяжные колпаки, отверстия машины и ответвления собирают пыль вблизи места ее образования.

На заводах, перерабатывающих как массивную древесину, так и инженерные панели, система вытяжки должна учитывать различия между более тяжелой стружкой, опилками и более мелкой шлифовальной пылью.

2. Спроектированная сеть воздуховодов

Система воздуховодов транспортирует собранный материал с отдельных производственных станций к центральному фильтрующему оборудованию. Основные воздуховоды, ответвления, клапаны и разводка спроектированы с учетом заводской схемы и требуемого расхода воздуха на каждой машине.

Правильный размер воздуховода и балансировка воздушного потока помогают снизить риск недостаточного всасывания, чрезмерного сопротивления и накопления пыли в транспортной сети.

3. Централизованная фильтрация

Блок фильтрации отделяет собранную пыль от подаваемого воздуха. В зависимости от области применения система может включать в себя подходящую конфигурацию предварительной сепарации и рукавной или картриджной фильтрации.

Фильтрующий материал, методы очистки и фильтрующая способность должны быть выбраны в соответствии с характеристиками запыленности, ожидаемой нагрузкой, требованиями к техническому обслуживанию и применимыми ограничениями выбросов.

4. Модульная система с несколькими вентиляторами

Централизованные системы пылеулавливания LUFMAX могут использовать модульную систему с несколькими вентиляторами для удовлетворения меняющихся производственных потребностей. Система управления может активировать необходимые вентиляторные модули в зависимости от рабочей нагрузки, а не полагаться исключительно на один вентилятор, постоянно работающий на полную мощность.

Такой подход поддерживает работу в зависимости от потребностей и позволяет обслуживать отдельные вентиляторные модули независимо, в зависимости от конфигурации системы и эксплуатационных требований.

5. Интеллектуальное регулирование воздушного потока

Централизованная система управления позволяет координировать работу вентиляторов и регулировать поток воздуха в подключенных производственных зонах. Контроль давления и подходящие регулирующие клапаны помогают регулировать разницу в потребностях в вытяжке между машинами.

Стратегия управления должна быть разработана с учетом фактического графика работы машины, сопротивления системы и требуемых условий извлечения.

6. Автоматический сброс пыли

Собранные пыль и стружка должны быть удалены из фильтрующего оборудования и помещены в соответствующее место для хранения или транспортировки. В зависимости от масштаба производства и конструкции системы это могут быть бункеры, поворотные клапаны, сборные бункеры или транспортирующее оборудование.

Мощность пылеудаления должна соответствовать ожидаемому объему отходов, чтобы избежать их накопления, которое могло бы помешать непрерывной работе.



Зачем использовать централизованную систему сбора пыли на Крупной мебельной фабрике?



Системная функция	Эксплуатационная ценность
Многомашинная экстракция	Соединяет несколько производственных станций с помощью скоординированной сети воздуховодов
Интеллектуальное управление вентилятором	Соответствие производительности активного вентилятора изменяющейся потребности в вытяжке
Модульная конфигурация вентилятора	Поддерживает поэтапную эксплуатацию и независимое техническое обслуживание вентиляторных модулей
Централизованная фильтрация	Упрощает удаление пыли и обслуживание фильтров
Спроектированные воздуховоды	Распределяет мощность экстракции в соответствии с требованиями машины
Автоматизированный сброс пыли	Поддерживает организованный сбор и обращение с производственными отходами
Планирование расширяемой системы	Позволяет учитывать будущие изменения производительности и компоновки при проектировании системы

Фактическое потребление энергии, эффективность пылеулавливания и требования к техническому обслуживанию зависят от размеров оборудования, качества монтажа, графика эксплуатации и состояния системы.



Централизованный сбор пыли и Индивидуальный Пылеуловители



На крупной мебельной фабрике выбор между централизованным извлечением и индивидуальными сборщиками зависит от масштаба производства, расположения оборудования и требований к эксплуатации.

Оценочный коэффициент	Централизованная система сбора пыли	Индивидуальные пылеуловители
Подключенное оборудование	Множество станков и производственных зон	Одна машина или небольшая группа машин
Воздуховоды	Общая инженерная сеть воздуховодов	Короткие выделенные соединения
Управление вентилятором	Может координировать производительность подключенных машин	Обычно управляется с помощью отдельного устройства
Поддержка	Централизованный доступ к оборудованию для фильтрации и удаления пыли	Техническое обслуживание, распределенное между отдельными подразделениями
Планирование установки	Требуется расчет воздушного потока на системном уровне и проектирование воздуховодов	Как правило, это проще для изолированных приложений
Подходящее применение	Крупные мебельные фабрики и многопрофильные деревообрабатывающие предприятия	Небольшие мастерские или независимые станки

На крупных предприятиях с постоянно меняющейся загрузкой оборудования централизованная система может упростить управление пылеулавливанием и координировать потребности в вытяжке между производственными зонами. Отдельные коллекторы могут оставаться подходящими для изолированных рабочих мест или зон, которые нецелесообразно подключать к центральной сети.



Соображения безопасности и долгосрочного технического обслуживания



Древесная пыль и некоторые виды пыли, образующейся при производстве инженерных панелей, могут представлять опасность в виде горючей пыли. Поэтому при проектировании централизованной системы вытяжки следует учитывать свойства собранного материала, возможные источники возгорания и применимые требования безопасности.

Область	Инженерные соображения
Оценка опасности запыления	Оцените горючие характеристики обрабатываемого материала
Оборудование для фильтрации	Выберите подходящий фильтрующий материал и устройства для очистки
Воздуховоды	Проанализируйте скорость переноса пыли, риски осаждения и доступ к проверке
Вентиляторное и электрическое оборудование	Оцените пригодность для условий установки и выявленные опасности
Защита от взрыва	Укажите соответствующие меры по вентиляции, изоляции, подавлению или другие меры, которые необходимы
Техническое обслуживание фильтра	Контролируйте перепад давления, состояние фильтра и эффективность очистки
Выброс пыли	Предотвращайте чрезмерное накопление и обеспечивайте надежное обращение с отходами
Мониторинг системы	Проверьте воздушный поток, работу вентилятора и производительность системы управления

Требуемые меры защиты зависят от оценки рисков для конкретного объекта и применимых нормативных актов. Они должны быть установлены в ходе инженерного проектирования, а не приниматься в качестве стандартных элементов каждой установки.



Индивидуальные системы пылеулавливания для мебельных фабрик



ЛЮФМАКСоценивает проекты централизованного пылеулавливания в соответствии с оборудованием завода, производственными требованиями и условиями монтажа.

Конструктивный параметр	Требуемая информация
Заводское производство	Мебель из массива дерева, панельная мебель или смешанное производство
Подключенное оборудование	Фрезерные станки с ЧПУ, пилы, строгальные станки, формовочные, шлифовальные и сверлильные станки
Количество машин	Количество машин и точек извлечения
График работы	Одновременная работа станков, производственные смены и часы работы
Требования к воздушному потоку	Требуемый расход воздуха и давление в отдельных точках вытяжки
Схема расположения воздуховодов	Заводские чертежи, расположение станка, маршрут и высота установки
Конфигурация фильтрации	Характеристики запыленности, загрузка и требуемая эффективность фильтрации
Конфигурация вентилятора	Общая потребность в системе, рабочая нагрузка и требования к управлению
Выброс пыли	Объем отходов, порядок их хранения и способ обращения с ними
Требования безопасности	Оценка пылевой опасности и применимые стандарты защиты
Будущее расширение	Планируемые производственные линии, дополнительное оборудование и требования к производственным мощностям

Основываясь на этой информации, можно оценить производительность вентилятора, размеры воздуховодов, конфигурацию фильтрации, логику управления и устройства для удаления пыли.



Запросите у LUFMAX предложение по централизованной системе сбора пыли



LUFMAX предлагает централизованные решения для сбора пыли на мебельных фабриках и промышленных деревообрабатывающих предприятиях, требующие скоординированной вытяжки на нескольких производственных линиях.

В крупномасштабном мебельном производстве при проектировании системы необходимо учитывать графики работы оборудования, распределение воздушного потока, фильтрацию, удаление пыли и долгосрочное техническое обслуживание. Конфигурация, основанная на реальных производственных условиях, может помочь избежать как недостаточной производительности вытяжки, так и ненужной эксплуатации оборудования.

Поделитесь с LUFMAX информацией о планировке вашего завода, перечне станков, графике работы и требованиях к пылеулавливанию, чтобы обсудить централизованную систему пылеулавливания, адаптированную для вашего мебельного производства.
